X射線應力儀

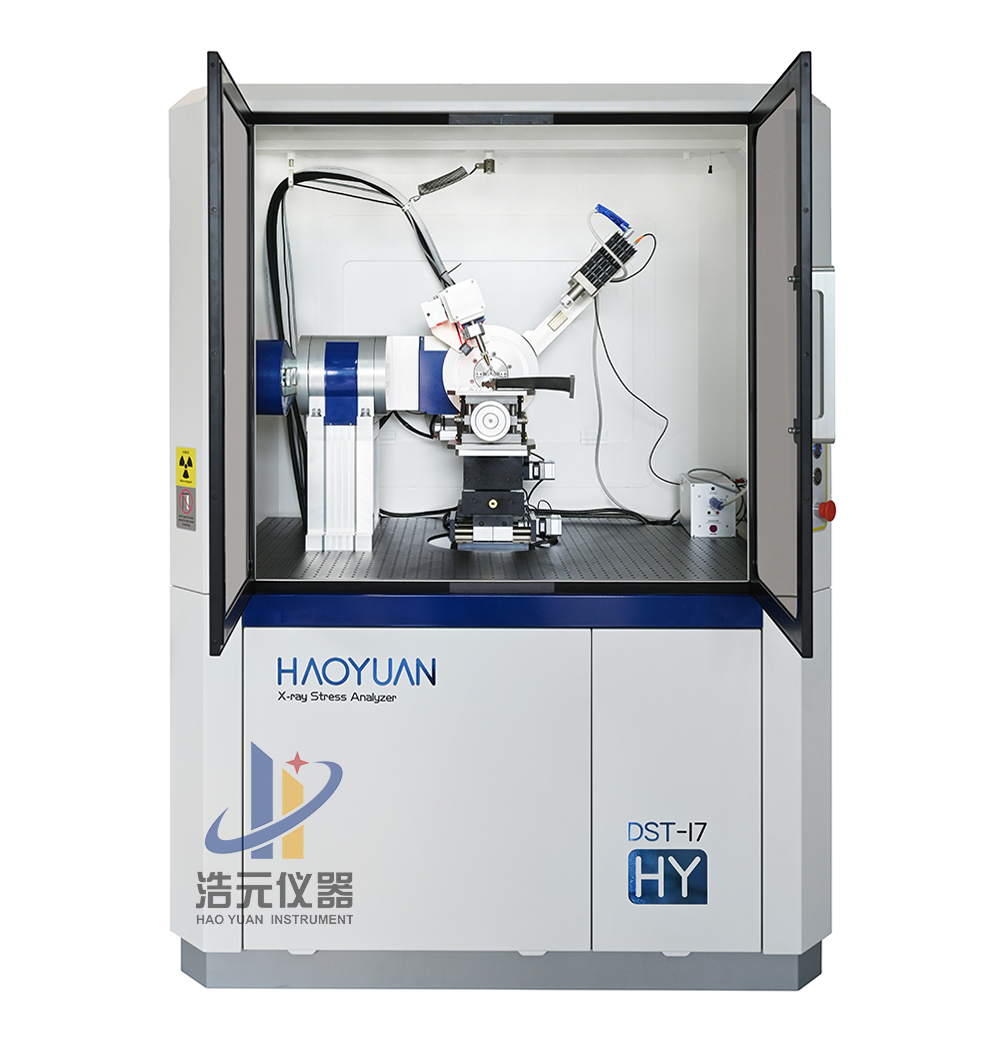

DST-17高分辨X射線應力測定儀
為新材料研究及關鍵零部件的可靠性等提供可靠檢測手段,可對多領域的材料結構、不規則形狀的零部件進行殘余應力分析、殘余奧氏體含量及織構精確測量。
儀器的特點是大功率、高分辨、測量結果準確。
高精度的衍射角測量裝置，2θ角分辨率達到0.0001°，2θ衍射角重復精度小于0.003°，可獲取最準確的2θ角；
選擇使用同傾法、側傾法殘余應力測量應力測量；
測定同一點X、Y方向應力測量自動轉換，實現切應力測量；
任意設定樣品測量點數，自動順序完成殘余應力測量，繪制應力分布圖；
高分辨率SDD探測器，靶材固定時，可實現對多種材料及零部件的殘余應力測量；
配置Si漂移線陣探測器，快速（1分鐘內1點）完成殘余應力測量；
2θ角測量范圍大45-170°，可實現奧氏體含量精確測量；
Ψ角擺動范圍±8°，實現對大晶格材料應力準確測量；

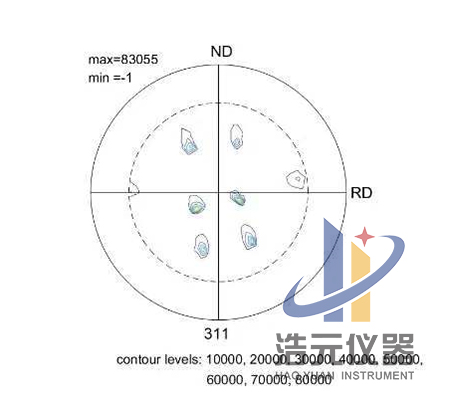

α角（側傾法測量時Ψ角）轉動范圍大，實現側傾法應力測量，極圖測量；
激光測位移傳感器，實現樣品全自動定位，重復精度小于3μm；
4維樣品臺，手動、自動控制，人工定位更輕松。適合大工件應力測量，360°精密轉臺，實現極圖測量；
卓越性能實現對鎳基發動機葉片應力測試；
儀器測量結果準確度小于±5MPa。
全封閉鉛玻璃防護罩，提供符合ANSI N43.2等標準的輻射安全保護。標準的鉛玻璃防護罩尺寸為：1.4×1.2×1.6m，防護罩尺寸可根據用戶的要求訂制。
軟件功能描述:

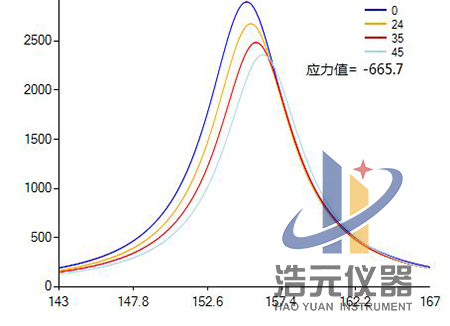

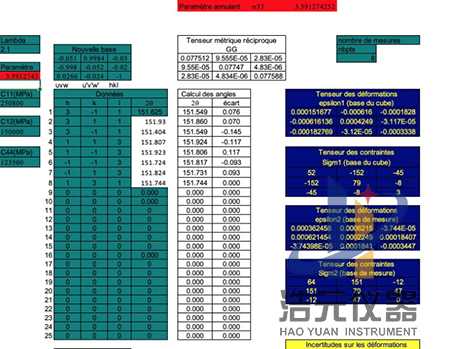

專業的殘余應力測量及分析軟件，峰形擬合函數包括高斯、洛倫茲、皮爾森峰形擬合、拋物線等。檢測測試結果除了正應力值、峰強、積分寬度、半高寬等重要信息。極圖繪制、鎳基單晶應力計算。
產品符合ASTM E915-2010、及EN 15305-2008及GB7704-2016殘余應力分析檢測標準，生產過程符合ISO 9001質量管理體系的要求。
